精度 – 在同类功率分析仪器中， WT1800E是能保证功率精度达到“ 读数的0.05% + 量程的0.05%” 的仪器， 它可以执行多达500次谐波分析(50/60Hz基波频率)。
可靠 – 测量需要重复执行并需要追求准确性。WT1800E稳定性极高， 无论现在还是将来， 都可以确保完成精准的测量。
灵活 – WT1800E不但拥有多6输入通道、 宽量程显示和分析功能， 还可以和电脑相连接，能在功率效率和谐波分析领域为客户提供广泛的测量解决方案。
可以以2MS/s(16位)的速度执行多达6输入通道的同步测量。 WT1800E拥有高分辨率8.4英寸XGA显示器，多可以分屏浏览6个波形并显示多达12页不同的测量参数，这使WT1800E成为变频器驱动电机、可再生能源技术以及牵引应用(泵、风扇和混合动力/电动汽车等)中效率测试的理想工具。 WT1800E还可以利用矢量格式或趋势图的方式显示测量结果。
可以准确测量宽量程下的电压、电流和频率。 WT1800E的基本功率精度可以达到已选电压量程和电流量程的1% ~ 110%。这相当于15mV到1100V rms的电压、 0.1mA到5.5Arms(5A输入单元)以及10mA到55A rms(50A输入单元)的电流。由于低功率因数误差的影响被化(视在功率±0.07%)， WT1800E在大相移和高频条件下也可以保证测量的准确性。
取消不必要的量程变化，可以让信号追踪速度变得更快。通过WT1800E的量程设置功能，用户可以根据自己特定的使用来选择输入量程，便于更加迅速地达到量程设置。这降低了重复生产测试所耗费的时间，例如以下经常在生产线上执行的设置:设为OFF→100V→OFF等等。
即使数据更新周期只有50ms， WT1800E也可以在50/60Hz的基波频率下分析多达500次的谐波。除了功率参数以外， WT1800E还提供两个选件用于谐波分析。
可以测量电网的能源买卖或电池充放电。通过功率积分功能， WT1800E可以对正负瞬时值进行积分运算。当设备从待机过渡到操作模式等负载条件变化相差很大时， WT1800E还可以测量总能量(Wh)和电流(Ah)。当一个输入信号开始跌出预计的量程时，此功能可以自动调整量程，继续执行测量值的积分运算。
通过高速数据采集功能，可以根据时钟信号频率的不同，每5ms(外部同步设为OFF)或者1ms ~ 100ms(外部同步设为ON)，计算直流信号和三相设备的SigmaUrms、 Sigma-Irms、 Sigma-P。
可以手动或自动设置测量周期。 可以在50ms~20s之间设置9个数据更新周期， 也可以跟随输入频率的波动， 自动改变数据更新率。 测量电机等输入信号频率取决于RPM的设备时， 此功能尤为有用。
WT1800E配备了用于AC/DC电流传感器CT系列的DC电源。 通过使用专用连接线和分流器， WT1800E可以测量大电流。 通过这种方式连接传感器， 可以提高信噪比和抗干扰度。
* 如要使用分流器， WT1800E必须安装/EX选件。
WT1800E不但可以测量电参数， 安装电机评价功能选件后， 还可以通过扭矩转速传感器的模拟和脉冲输出， 测量转速/方向、 扭矩、 机械功率、 同步速度、 滑差、 电角度、 电机效率和总系统效率。
可以使用PC轻松查看、 控制并测量结果。WTViewerEfree是一款软件， 通过通信接口将WT1800E和PC连接起来， 可以在PC上轻松访问数值、波形、 趋势和谐波数据。
通过事件触发功能， 用户可以对进入或跌出指定范围的功率、 电流或其它参数设定限制。 如果数据满足触发条件， 可以存储、 打印或将其保存到USB等存储设备。 自定义运算多可以定义和使用20个公式。
相同峰值因数下的频率和功率精度特性
共模电压对读数的影响
任意功率因数下额定量程输入的总功率误差(50/60Hz时)
功率因数为零时的频率和功率精度特性
WT1800E是一台多功能型功率分析仪， 其精准的功率测量能力可以帮助研究人员、 设计师和工程师在能源效率、 节能和可再生能源领域内完成各种各样的测试应用。 无论是在节能设备/电器、 混合动力/电动汽车的生产领域， 还是在可再生能源技术领域， WT1800E都是可以完成电子测量和能源分析的通用型仪器。 主要应用包括:
概览
电动及混合动力汽车有许多电子和机械部件， 因此， 整体性能评价需要对效率进行测量。 WT1800E可以执行6个功率输入的测量， 操作灵活且拥有宽带宽， 是测试和评估变频器输入和输出之间效率的理想工具。 通过选配电机评价功能， WT1800E可以测量转速和扭矩变化。
Delta运算
通过获取各单元的电压和电流瞬时测量值之和及之差，可以得出线电压和相电压。
WT1800E的优势
宽带宽和高速采样
WT1800E提供16位的高分辨率和2MHz采样，确保能以更高的精度测量更快的信号。
电机评价: 电角度/旋转方向测量
可以通过转速传感器或扭矩传感器的模拟/脉冲输入来测量电机的转速、 扭矩和输出(机械功率)。
谐波和双谐波测量
可以同时测量失真因数(如THD)、 基波和谐波成分。 即使在50ms的数据更新率下， 也可以测量高达500次的谐波。 用户还可以同时测量两个不同源的谐波。
电池充电和放电测量
通过积分测量， 可以对电池的充电和放电进行评估。 以2MS/s的高速采样率捕捉瞬时正值和负值。
线路滤波器可滤掉高频成分
在变频器波形的功率评价中， 测量值会受到高频成分的影响。 通过数字滤波器功能， 可以去除叠加在信号上的不必要的高频分。 每个输入单元都可以单独设置滤波器。 WT1800E标配1MHz、 300kHz的模拟滤波器和可以在100Hz～100kHz之间设置的数字滤波器(步进100Hz)。
概述
光伏电池模块和风力涡轮机产生的能量通过功率调节器从直流电转换为交流电。 限度降低这些转换中的损耗， 可以提升整个能源系统的效率。 每台WT1800E能够提供多6个通道的功率输入， 可以测量每个转换器之前和之后的电压、 电流、 功率和频率(交流)， 以及转换器效率和充电效率。
测量瞬时峰值功率
在光伏发电中， 执行MPPT控制可以有效利用光伏电池产生的电压， 以求收获的功率化。 WT1800E不仅能够测量电压、电流和功率， 而且还能测量电压、 电流和功率峰值(分别测量正极(+)和负极(-))。
WT1800E的优势
多通道和宽输入量程
功率调节器的效率评价需要6输入通道同步测量， 例如升压转换器、 变频器和蓄电池的输入/输出。 通过直接输入端子(电压量程: 1.5V ~ 1000V、 电流量程: 10mA ~ 5A或1A ~ 50A)， 无需使用电流传感器即可执行高精度测量。
谐波失真因数测量
逆功率流导致电压波动和谐波流入电力系统。 谐波测量功能可以通过测量谐波成分来计算和显示谐波失真因数(THD)。
纹波系数和功率损耗测量
通过用户自定义功能， 可以计算输入和输出之间的功率损耗、直流电压和直流电流纹波系数。 多可设置20个计算公式。F1、 F2等算术运算的显示名称可自由改变。
典型计算公式
买电/卖电和充电/放电
可以测量电网互连之中的卖出/买入电量和电池充电/放电量。 WT1800E可以执行电流积分(q)、 视在功率积分(WS)、 无功功率积分(WQ)以及有功功率积分， 能够在卖电/买电和充电/放电模式下进行积分。 此外， 用户自定义功能使计算积分周期内的平均有功功率成为可能。
概述
WT1800E支持多6输入通道的功率测量， 是评估电动汽车输入和输出之间的效率的理想工具。 通过电机评价功能(选件)， 可以同时监视电压、 电流和功率以及转速、 扭矩和机械功率的变化。
电池充电和放电测量
通过积分测量可对电池的充电和放电进行评估。 以大约2MS/s的高速采样率捕捉瞬时正值和负值， 分别进行积分并显示各总值。
WT1800E的优势
宽带宽和高速采样
WT1800E提供16位的高分辨率和2MHz采样， 确保能以更高的精度测量更快的信号。
谐波和双谐波测
在测试电机时， 需要在从低到高的各种转速下进行评估。 WT1800E支持0.1Hz的频率下限， 能够在电机转速极低的状态下测量谐波， 无需使用外部采样时钟
电机评价: 电角度/旋转方向测量
可以通过转速传感器或扭矩传感器的模拟/脉冲输出来测量电机的转速、 扭矩和输出(机械功率)。
NULL功能:调整每个输入的偏置
测试变频电机时， 环境噪声是一个普遍存在的问题。 这就意味着在测试开始之前测试值已不为零。 通过NULL功能， WT1800E可以分别启用、禁用或重置每个单元的电压、 电流和电机输入信号的偏置值。
DA输出和远程控制
在获取电压、 电流、 功率和效率等数据的同时，有时候可能需要检查数据与其它测量数据(温度等)一起的变化。 DA输出功能允许输出多20个通道的模拟信号。
WT1800E 主要技术规格
|
型号 |
WT1800E |
|
|
量程 |
基本功率精度(50/60Hz) |
读数的0.1% +量程的0.05% |
|
功率带宽 |
DC、0.1Hz ~ 1MHz |
|
|
输入单元 |
1, 2, 3, 4, 5, 6 |
|
|
电压量程 |
1.5/3/6/10/15/30/60/100/150/300/600/1000[V] |
|
|
电流量程(直接输入) |
10m/20m/50m/100m/200m/500m/1/2/5[A] 或1/2/510/20/50[A] |
|
|
电流量程(外部传感器输入) |
50m/100m250m/500m/1/2.5/5/10[V] |
|
|
电压和电流量程的精度保证范围 |
1% ~ 110% |
|
|
测量参数 |
主要测量参数 |
电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、峰值电压、峰值电流、峰值因数 |
|
峰值保持(瞬时值保持) |
√ |
|
|
值保持 |
√ |
|
|
同时测量电压RMS/MEAN |
√ |
|
|
平均有功功率 |
√(用户自定义功能) |
|
|
有功功率积分(WP)(Wh) |
√ |
|
|
视在功率积分(WS)(VAh) |
√ |
|
|
无功功率积分(WQ)(varh) |
√ |
|
|
频率测量 |
3通道(使用/FQ选件时多达12通道) |
|
|
效率测量 |
√ |
|
|
电机评价 |
扭矩、转速输入(/MTR)(选件) |
|
|
FFT频谱分析 |
无此功能 |
|
|
用户自定义功能 |
√(20个功能) |
|
|
显示 |
显示器 |
8.4英寸XGA TFT彩色液晶显示屏 |
|
显示格式 |
数值、波形、趋势、棒图、矢量 |
|
|
采样频率 |
约2MS/s |
|
|
测量/功能 |
谐波测量 |
(/G5)(选件) |
|
双谐波测量 |
(/G6)(选件) |
|
|
符合IEC标准的谐波测量 |
无此功能 |
|
|
IEC闪变测量 |
无此功能 |
|
|
周期分析测量 |
无此功能 |
|
|
Delta计算功能 |
(/DT)(选件) |
|
|
DA输出 |
20个通道(/DA)(选件) |
|
|
其他功能 |
存储功能(存储数据用内存) |
约32MB |
|
接口 |
GP-IB、USB、以太网、RGB输出(/V1) |
|
|
数据更新周期 |
50m/100m/200m/500m/1/2/5/10/20[S] |
|
|
移动存储器 |
USB |
|
|
内置打印机 |
前面(/B5)(选件) |
|
|
外部尺寸 |
约426(W)×177(H)×459(D)mm |
|
|
重量 |
约15kg(含6个输入单元) |
|
WT1800E 订购信息
|
型号 |
后缀代码 |
说明 |
|||||||||||||||||
|
WT1800 1个输入单元 |
|||||||||||||||||||
|
WT1801E 一个输入单元 |
-01 |
50A |
|
||||||||||||||||
|
-10 |
5A |
|
|||||||||||||||||
|
WT1800 2个输入单元 |
|||||||||||||||||||
|
WT1802E 二个输入单元 |
-02 |
50A |
50A |
|
|||||||||||||||
|
-11 |
5A |
50A |
|
||||||||||||||||
|
-20 |
5A |
5A |
|
||||||||||||||||
|
WT1800 3个输入单元 |
|||||||||||||||||||
|
WT1803E 三个输入单元 |
-03 |
50A |
50A |
50A |
|
||||||||||||||
|
-12 |
5A |
50A |
50A |
|
|||||||||||||||
|
-21 |
5A |
5A |
50A |
|
|||||||||||||||
|
-30 |
5A |
5A |
5A |
|
|||||||||||||||
|
WT1800 4个输入单元 |
|||||||||||||||||||
|
WT1804E 四个输入单元 |
-04 |
50A |
50A |
50A |
50A |
|
|||||||||||||
|
-13 |
5A |
50A |
50A |
50A |
|
||||||||||||||
|
-22 |
5A |
5A |
50A |
50A |
|
||||||||||||||
|
-31 |
5A |
5A |
5A |
50A |
|
||||||||||||||
|
-40 |
5A |
5A |
5A |
5A |
|
||||||||||||||
|
WT1800 5个输入单元 |
|||||||||||||||||||
|
WT1805E 五个输入单元 |
-05 |
50A |
50A |
50A |
50A |
50A |
|
||||||||||||
|
-14 |
5A |
50A |
50A |
50A |
50A |
|
|||||||||||||
|
-23 |
5A |
5A |
50A |
50A |
50A |
|
|||||||||||||
|
-32 |
5A |
5A |
5A |
50A |
50A |
|
|||||||||||||
|
-41 |
5A |
5A |
5A |
5A |
50A |
|
|||||||||||||
|
-50 |
5A |
5A |
5A |
5A |
5A |
|
|||||||||||||
|
WT1800 6个输入单元 |
|||||||||||||||||||
|
WT1806E 六个输入单元 |
-06 |
50A |
50A |
50A |
50A |
50A |
50A |
||||||||||||
|
-15 |
5A |
50A |
50A |
50A |
50A |
50A |
|||||||||||||
|
-24 |
5A |
5A |
50A |
50A |
50A |
50A |
|||||||||||||
|
-33 |
5A |
5A |
5A |
50A |
50A |
50A |
|||||||||||||
|
-42 |
5A |
5A |
5A |
5A |
50A |
50A |
|||||||||||||
|
-51 |
5A |
5A |
5A |
5A |
5A |
50A |
|||||||||||||
|
-60 |
5A |
5A |
5A |
5A |
5A |
5A |
|||||||||||||
|
标准选项 |
|||||||||||||||||||
|
电源线 |
-H |
GB标准 |
|||||||||||||||||
|
语言 |
-HC |
中文菜单 |
|||||||||||||||||
|
附加选项 |
|||||||||||||||||||
|
|
/EX1 |
WT1801的外部电流传感器输入 |
|||||||||||||||||
|
/EX2 |
WT1802的外部电流传感器输入 |
||||||||||||||||||
|
/EX3 |
WT1803的外部电流传感器输入 |
||||||||||||||||||
|
/EX4 |
WT1804的外部电流传感器输入 |
||||||||||||||||||
|
/EX5 |
WT1805的外部电流传感器输入 |
||||||||||||||||||
|
/EX6 |
WT1806的外部电流传感器输入 |
||||||||||||||||||
|
|
/B5 |
内置打印机 |
|||||||||||||||||
|
选件 |
/G5 |
谐波测量 |
两者选一 |
||||||||||||||||
|
/G6 |
同时双谐波测量 |
||||||||||||||||||
|
|
/DT |
Delta运算 |
|||||||||||||||||
|
|
/FQ |
增加频率测量 |
|||||||||||||||||
|
|
/V1 |
RGB输出 |
|||||||||||||||||
|
|
/DA |
20通道DA输出 |
|||||||||||||||||
|
|
/MTR |
电机评价功能 |
两者选一 |
||||||||||||||||
|
/AUX |
辅助传感器输入 |
||||||||||||||||||
|
|
/HS |
高速数据采集 |
|||||||||||||||||

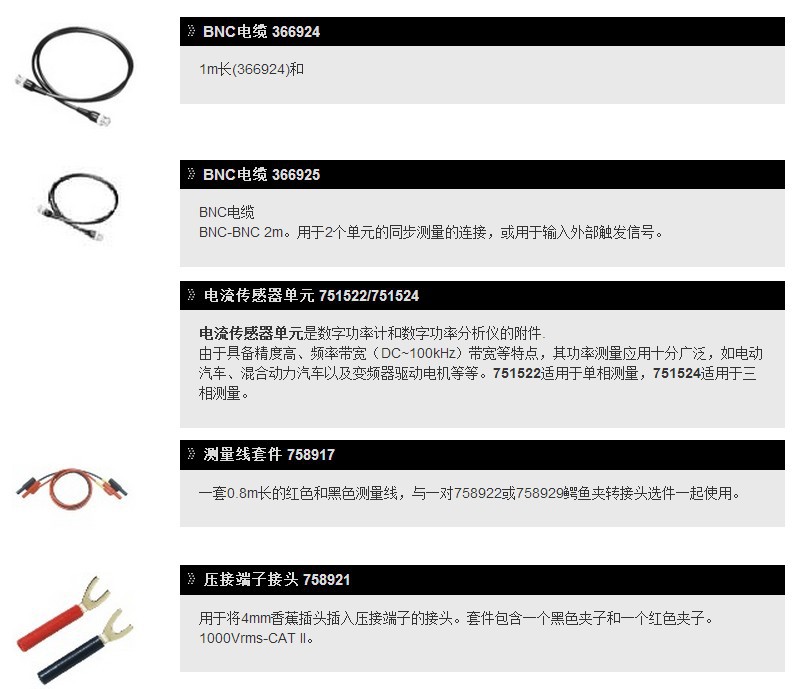

WT1800E 选件
AC/DC电流传感器
CT60/CT200/CT1000 电流输出型
• DC~800kHz/60Apk,DC~500kHz/200Apk,DC~300kHz/1000Apk
• 宽动态范围: -1000A ~ 0A ~ 1000A(DC)/1000A峰值
• 宽测量带宽: DC、800kHz
• 高基本精度:±(读数的0.05% + 30μA)
• 需要±15VDC电源、转接头和负载电阻。
